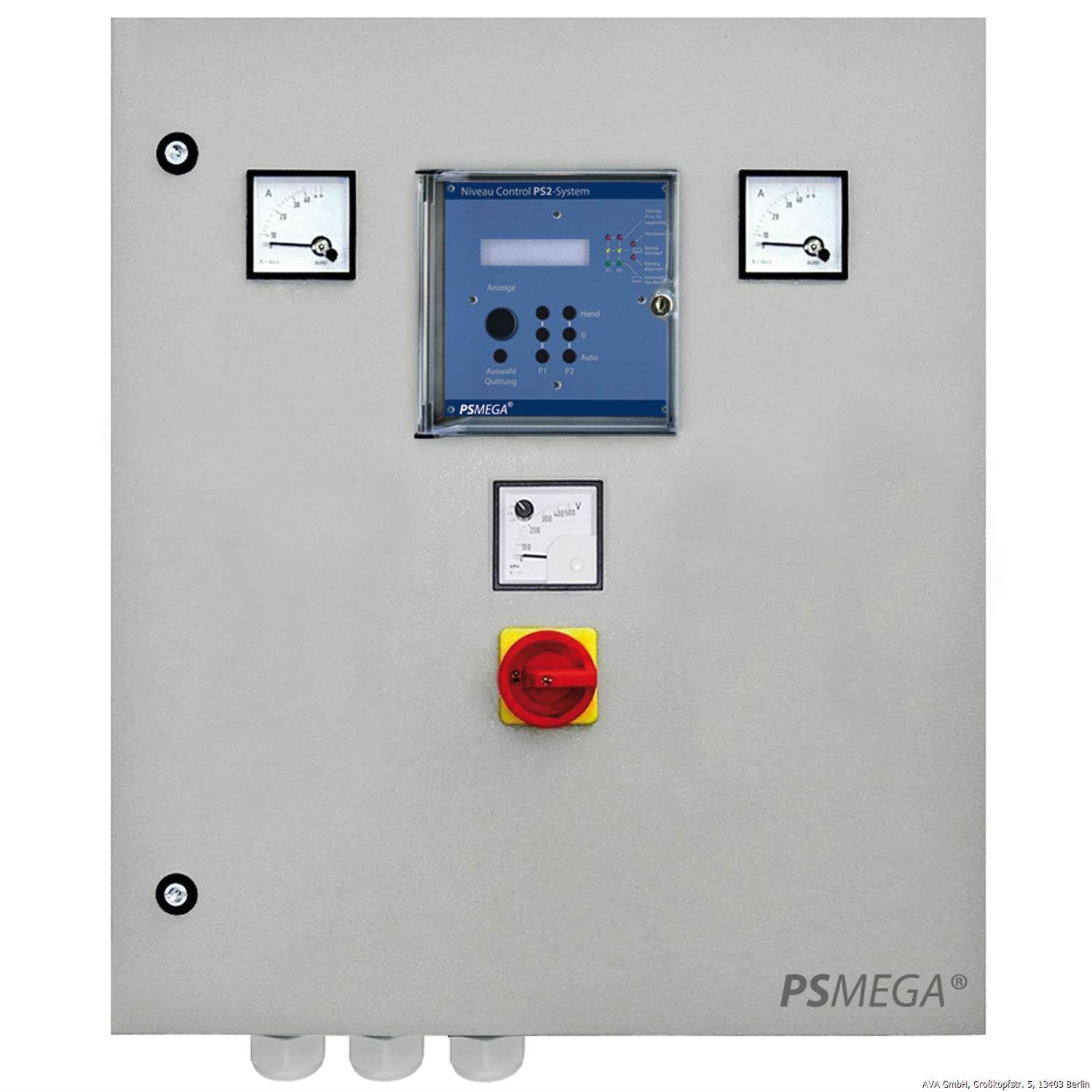

PS2-System Pumpensteuerung im Stahlblechschrank
Die Steuerung PS2-System im Stahlblechschrank verbindet die Niveausteuerung NiveauControl mit einem passend ausgelegten Leistungsteil. Sie steuert und überwacht zwei Pumpen in Schmutz-, Regen- und Abwasserpumpanlagen.
Die Schaltanlage besitzt einen Stern-Dreieck-Anlauf sowie Hauptschalter, Motorschutzschalter, Volt- und Amperemeter. Im AVA-Shop stehen Ausführungen für zwei Pumpen mit jeweils bis zu 7,5, 15 oder 30 kW zur Verfügung. Die passende Ausführung richtet sich nach den elektrischen Pumpendaten und den Anschlussbedingungen.
Preis und Verfügbarkeit
PS2-System bis 2 x 7,5 kW - Artikelnummer: 203007
PS2-System bis 2 x 15 kW - Artikelnummer: 203015
PS2-System bis 2 x 30 kW - Artikelnummer: 203020
Herstellerunterlagen:
Technische Daten zur Steuerung PS2-System im Stahlblechschrank
PS2-System im Stahlblechschrank: Ausführungen
Die Leistungsangaben beziehen sich auf die einzelne Pumpe. Eine Ausführung mit 2 × 15 kW ist beispielsweise für zwei entsprechend geeignete Pumpen mit jeweils bis zu 15 kW vorgesehen.
Die Baureihe ist für 400-V-Drehstrom ausgelegt. Für die Auswahl sind neben der Leistung insbesondere Nennstrom, Motorausführung und Eignung für den Stern-Dreieck-Anlauf entscheidend.
Was bedeutet Stern-Dreieck-Anlauf?
Beim Stern-Dreieck-Anlauf startet der Motor zunächst in Sternschaltung und wird anschließend auf Dreieckschaltung umgeschaltet. Dieses Verfahren reduziert den Anlaufstrom gegenüber dem direkten Einschalten.
Der Pumpenmotor muss für dieses Anlaufverfahren geeignet sein. Auch das während des Anlaufs verfügbare Drehmoment muss zur Förderaufgabe passen. Deshalb sollte die Auswahl anhand der vollständigen Motordaten und der Anschlussbedingungen erfolgen.
Ausstattung der Steuerung PS2-System
Der Stahlblechschrank enthält die Niveausteuerung und den Leistungsteil für den Betrieb der Pumpen.
| Ausstattung | Aufgabe |
|---|---|
| Stahlblechschrank | Aufnahme der Steuerungs- und Leistungskomponenten |
| Hauptschalter | Abschaltung der Schaltanlage |
| Voltmeter mit Umschalter | Anzeige der Spannung |
| Amperemeter | Anzeige der Stromaufnahme |
| Motorschutzschalter | Überwachung der Pumpenmotoren mit passendem Auslösebereich |
| Thermische Pumpenüberwachung | Auswertung der Bimetallkontakte der Pumpen |
| Phasenüberwachung | Überwachung der elektrischen Versorgung |
| Hand–Null–Automatik je Pumpe | Auswahl zwischen manuellem Betrieb, Abschaltung und automatischer Steuerung |
| LCD-Klartextanzeige | Anzeige von Betriebszuständen und Störmeldungen |
Die konkrete Ausstattung und Auslegung des Leistungsteils werden mit den angeschlossenen Pumpen abgestimmt.
Pumpenwechsel, Spitzenlast und Störmeldungen
Die Steuerung PS2-System übernimmt die Betriebsfunktionen der Doppelpumpenanlage.
| Funktion | Nutzen im Betrieb |
|---|---|
| Automatischer Pumpenwechsel | Wechsel der Grundlastpumpe bei aktivierter Funktion |
| Spitzenlastbetrieb | Zuschaltung der zweiten Pumpe über einen eigenen Schaltpunkt |
| Umschaltung bei Pumpenstörung | Umschaltung auf die andere betriebsbereite Pumpe |
| Zwangsumschaltung | Pumpenwechsel nach Überschreiten einer eingestellten Laufzeit |
| Interpump Delay | Zeitversetztes Einschalten bei gleichzeitiger Anforderung beider Pumpen |
| Nachlaufzeit | Anpassung des Pumpenbetriebs nach Unterschreiten des Ausschaltpunkts |
| Einschaltverzögerung | Verzögerter Wiederanlauf nach einem Stromausfall |
| Betriebsstunden und Pumpenstarts | Übersicht über Laufzeit und Schalthäufigkeit |
Über den digitalen Drehknopf werden Schaltpunkte, Zeiten und Betriebsfunktionen eingestellt. Potenzialfreie Störmeldekontakte ermöglichen die Weitergabe von Meldungen an eine übergeordnete Überwachung.
Niveauerfassung und passendes Zubehör
Die Füllstandserfassung erfolgt über den internen Druckwandler oder eine externe 4–20-mA-Niveausonde.
| Verfahren oder Zubehör | Einsatz |
|---|---|
| Offene oder geschlossene Luftglocke | Pneumatische Niveauerfassung mit passender Messanordnung |
| Externer Druckaufnehmer mit 4–20 mA | Elektronische Erfassung des Flüssigkeitsstands |
| Kompressor für Lufteinperlung | Bestandteil einer entsprechend ausgelegten pneumatischen Messung |
| Schwimmerschalter mit passender Konfiguration | Optionale Niveauerfassung oder zusätzliche Überwachung |
| Netzunabhängiger Alarm | Ergänzende Alarmmeldung bei Ausfall der Netzversorgung |
Welche Komponenten benötigt werden, hängt von der Pumpstation, dem Messverfahren und den gewünschten Alarmfunktionen ab.
Unterschied zum PS2-System Pumpensteuerungsmodul
Das NiveauControl PS2-System ist auch als separates Modul zum Aufbau einer Schaltanlage erhältlich. Es besteht aus einem Bedien- und einem Steuerteil.
Bei der hier beschriebenen Steuerung im Stahlblechschrank sind das Modul und der zugehörige Leistungsteil bereits in einer Schaltanlage zusammengeführt. Die Auswahl erfolgt deshalb anhand der Pumpenleistung, Motorströme und benötigten Ausstattung.
Weitere Informationen bietet unsere Seite zur Steuerung PS2-System NiveauControl als Pumpensteuerungsmodul.
Auswahl für Neubau und Austausch
Für die Auswahl einer passenden Schaltanlage benötigen wir möglichst:
Hersteller und Typ beider Pumpen
Fotos der Motortypenschilder
Nennleistung, Nennstrom und Betriebsspannung
Angaben zur Eignung für den Stern-Dreieck-Anlauf
vorhandene oder geplante Niveauerfassung
benötigte Überwachungs- und Alarmfunktionen
Aufstellbedingungen und verfügbare Platzverhältnisse
Beim Austausch helfen zusätzlich Fotos der vorhandenen Schaltanlage und der Anschlussplan. Damit lassen sich Leistungsteil, Sensorik und benötigte Schnittstellen abgleichen.
Bezeichnet 15 kW die Leistung beider Pumpen zusammen?
Die hier verlinkte 15-kW-Ausführung wird im Shop für zwei Pumpen mit jeweils bis zu 15 kW angegeben. Entscheidend bleiben die zulässigen Motorströme und die konkrete Auslegung der Schaltanlage.
Ist jede 400-V-Pumpe für Stern-Dreieck-Anlauf geeignet?
Nein. Der Motor muss für das Verfahren ausgelegt sein. Für die Auswahl benötigen wir die vollständigen Typenschilddaten und die Anschlussinformationen des Pumpenherstellers.
Müssen beide Pumpen gleichzeitig laufen?
Nein. Im Grundlastbetrieb arbeitet eine Pumpe. Die zweite kann beim Erreichen des eingestellten Spitzenlastniveaus zugeschaltet werden. Der automatische Pumpenwechsel verteilt die Betriebsanforderungen auf beide Pumpen.
Kann eine vorhandene Schaltanlage ersetzt werden?
Das ist bei passenden elektrischen und funktionalen Anschlussbedingungen möglich. Leistungsteil, Niveauerfassung, Überwachungseinrichtungen und Störmeldekontakte müssen mit der bestehenden Anlage abgeglichen werden.
Können vorhandene Schwimmerschalter übernommen werden?
Das hängt von der vorhandenen Sensorik und der bestellten Eingangskonfiguration ab. Geben Sie den gewünschten Schwimmerschalterbetrieb bereits bei der Anfrage an.
Beratung und Lieferung der Steuerung PS2-System
AVA Berlin unterstützt Installateure, Planer und Betreiber bei der Auswahl einer Pumpensteuerung im Stahlblechschrank für Neubau und Austausch.
Senden Sie uns möglichst die Daten beider Pumpen, Angaben zur Niveauerfassung und bei bestehenden Anlagen Fotos des Schaltschranks einschließlich Anschlussplan.
Aktuelle Ausführungen und Preise finden Installateure und Händler in unserem B2B-Shop für PS2-System-Steuerungen mit Stern-Dreieck-Anlauf.
Beratung zur Steuerung PS2-System im Stahlblechschrank anfragen
