PS2-System NiveauControl – Pumpensteuerungsmodul für eine oder zwei Pumpen
Das Pumpensteuerungsmodul NiveauControl PS2-System wird zum Aufbau von Pumpenschaltanlagen für eine oder zwei Pumpen eingesetzt. Es übernimmt die Niveausteuerung und Betriebsfunktionen in Schmutz-, Regen- und Abwasserpumpstationen.
Das System besteht aus einem Bedienteil für die Schaltschranktür und einem Steuerteil zur Montage auf der Hutschiene. Über Relaiskontakte werden die externen Schützkombinationen der Pumpen angesteuert. Die Leistungskomponenten und Überwachungseinrichtungen werden passend zur jeweiligen Anlage ausgewählt.

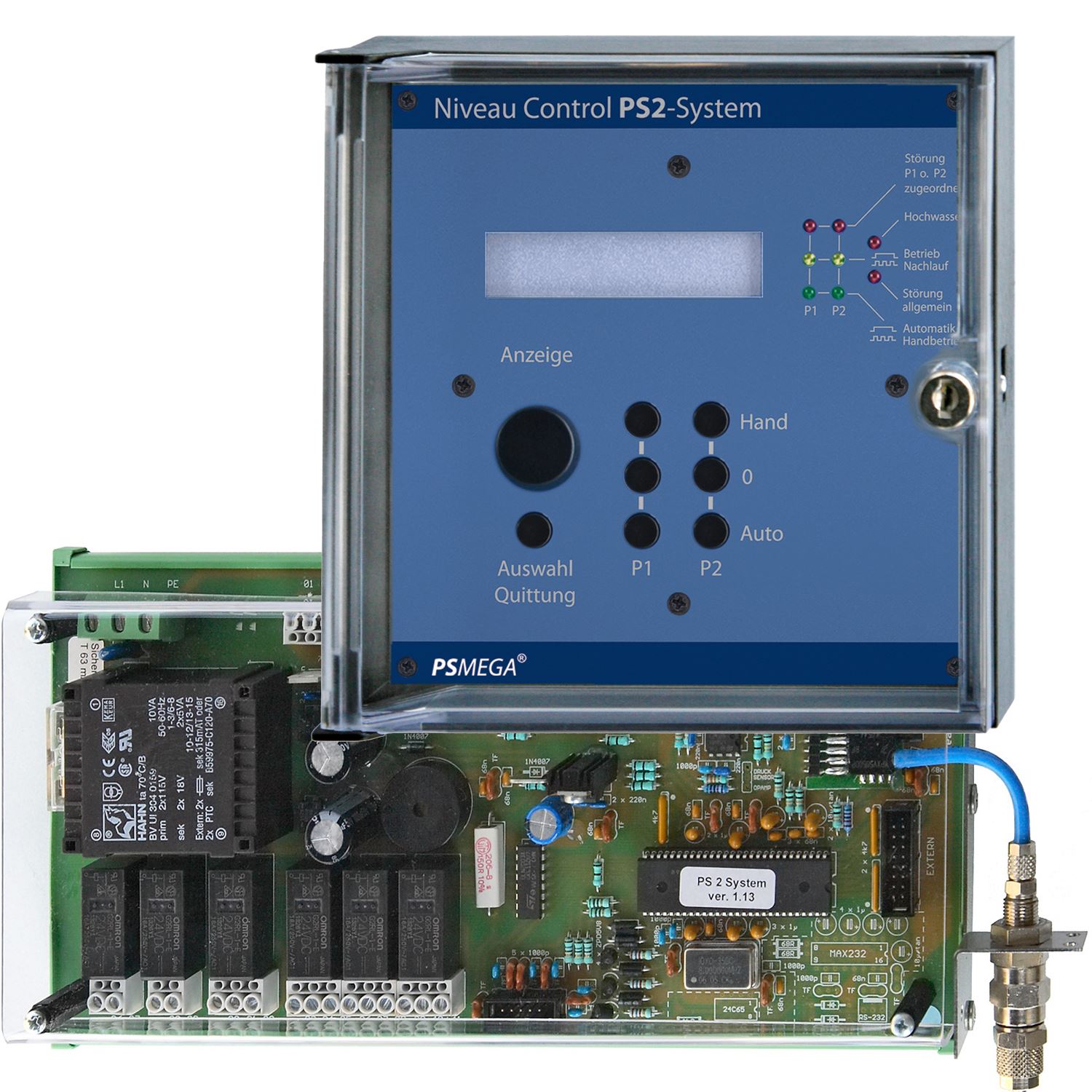

Aufbau des PS2-System Pumpensteuerungsmoduls
Die Aufteilung in Bedien- und Steuerteil ermöglicht den Einbau in eine individuell zusammengestellte Pumpenschaltanlage.
| Bestandteil | Aufgabe |
|---|---|
| Bedienteil | Anzeige und Bedienung an der Schaltschranktür über LCD, digitalen Drehknopf, Taster und LEDs |
| Steuerteil | Montage auf der Hutschiene und Anschluss der Sensorik, Überwachungssignale und Schützansteuerung |
| Externe Leistungskomponenten | Schalten und Absichern der Pumpen entsprechend Spannung, Motorstrom und Anlaufverfahren |
Die Steuerspannung des Moduls beträgt 230 V AC. Die elektrischen Daten der angeschlossenen Pumpen und die Auslegung des Leistungsteils werden bei der Planung der gesamten Schaltanlage berücksichtigt.
PS2-System und PS2-LCD im Vergleich
Welche Lösung geeignet ist, hängt vom Aufbau der Anlage und den benötigten Funktionen ab.
| Merkmal | PS2-System NiveauControl | PS2-LCD |
|---|---|---|
| Einsatz | Aufbau einer Pumpenschaltanlage für eine oder zwei Pumpen | Kompakte Steuerung für zwei Pumpen |
| Aufbau | Getrenntes Bedien- und Steuerteil zum Einbau in einen Schaltschrank | Steuerung im eigenen Gehäuse |
| Schalten der Pumpen | Über externe Schützkombinationen | Über integrierte Motorschütze |
| Auswahl | Abstimmung von Modul, Leistungsteil und Überwachungsbausteinen | Auswahl der passenden elektrischen Ausführung und Optionen |
Weitere Informationen finden Sie auf unserer Seite zur PS2-LCD Doppelpumpensteuerung.
Eine zusammengestellte Schaltanlage stellen wir unter PS2-System Steuerung im Stahlblechschrank vor.
Welche Niveauerfassung ist möglich?
Das PS2-System unterstützt unterschiedliche Verfahren zur Erfassung des Flüssigkeitsstands.
| Niveauerfassung | Funktionsweise |
|---|---|
| Interner Druckwandler | Pneumatische Niveauerfassung über Staudruck oder Lufteinperlung |
| Externe 4–20-mA-Niveausonde | Auswertung des Messsignals eines angeschlossenen Füllstandssensors |
| Schwimmerschalter, optional | Niveauerfassung über entsprechend konfigurierte Schalteingänge |
Die Ausführung für Schwimmerschalter muss bei der Auswahl berücksichtigt werden. Geben Sie deshalb bereits bei der Anfrage an, welche Sensorik eingesetzt werden soll.
Passende Komponenten finden Sie unter Zubehör für Pumpensteuerungen.
Ausstattung und Betriebsfunktionen
Über den digitalen Drehknopf werden Schaltpunkte, Zeiten und Betriebsfunktionen eingestellt. Das LCD zeigt Betriebszustände und Störmeldungen im Klartext.
| Funktion | Nutzen im Betrieb |
|---|---|
| LCD-Klartextanzeige | Anzeige des Flüssigkeitsstands sowie von Betriebs- und Störmeldungen |
| Hand–Null–Automatik | Auswahl zwischen manuellem Betrieb, Abschaltung und automatischer Niveausteuerung |
| Automatischer Pumpenwechsel | Wechsel der Grundlastpumpe bei Anlagen mit zwei Pumpen |
| Spitzenlastbetrieb | Zuschaltung der zweiten Pumpe über einen eigenen Schaltpunkt |
| Umschaltung bei Pumpenstörung | Umschaltung auf die andere betriebsbereite Pumpe |
| Zwangsumschaltung | Pumpenwechsel nach Überschreiten einer eingestellten Laufzeit |
| Interpump Delay | Zeitversetztes Einschalten bei gleichzeitiger Anforderung beider Pumpen |
| Nachlauf und Einschaltverzögerung | Anpassung des Pumpenbetriebs an die Anlage |
| Betriebsstunden und Pumpenstarts | Übersicht über Laufzeit und Schalthäufigkeit |
| Fehlerspeicher | Abruf gespeicherter Störungen |
| Einstellbare Zwangseinschaltung | Einschaltung nach 24 Stunden ohne Pumpenanforderung |
Zur Weitergabe von Informationen stehen Analogausgänge mit 0–10 V und 4–20 mA sowie potenzialfreie Relaisausgänge für Sammelstörung, Pumpenstörungen und Hochwasseralarm zur Verfügung.
Eingänge für Überwachungsbausteine
Das PS2-System kann Signale verschiedener Überwachungseinrichtungen auswerten. Welche Eingänge verfügbar sind, richtet sich nach der bestellten Konfiguration.
| Überwachung | Aufgabe |
|---|---|
| Thermische Pumpenüberwachung | Auswertung angeschlossener Bimetallkontakte |
| Dichtheitsüberwachung | Übernahme der Meldung einer entsprechenden Überwachungseinrichtung |
| Drehfeldkontrolle | Übernahme einer Meldung zur Phasenfolge |
| Überstromauslöser | Auswertung der Meldung eines externen Motorschutzes |
| Hochwasserschwimmer | Zusätzliche Erfassung eines erhöhten Flüssigkeitsstands |
| FI-Schutzschalter | Übernahme einer entsprechenden Störmeldung |
Die benötigten Eingänge und Überwachungsbausteine sollten vor der Bestellung festgelegt werden. So lässt sich das Modul auf die geplante Schaltanlage abstimmen.
Optionen und zusätzliche Ausstattung
Für das PS2-System stehen unter anderem folgende Ergänzungen zur Verfügung:
| Option | Aufgabe |
|---|---|
| Zusatzbaustein für externe Hand–Null–Automatik-Schalter | Einbindung zusätzlicher Bedienungsschalter |
| Redundanter Hochwassersensor | Zusätzliche Hochwasserüberwachung |
| Schwimmerschalter-Konfiguration | Anpassung der Eingänge für die Niveauerfassung über Schwimmer |
Die passende Ausstattung richtet sich nach der Sensorik, den Pumpen und den Anforderungen an Bedienung und Störmeldung.
PS2-System mit passender Ausstattung bei AVA Berlin anfragen
Auswahl für Neubau und Austausch
Für die Planung einer neuen Pumpenschaltanlage oder den Austausch eines vorhandenen Moduls benötigen wir möglichst:
Anzahl und Typ der Pumpen
Spannung, Nennstrom und Leistung der Pumpen
vorgesehenes Anlaufverfahren
vorhandene oder geplante Niveauerfassung
benötigte Überwachungseinrichtungen und Störmeldungen
Angaben zum Schaltschrank und zur gewünschten Bedienung
Beim Austausch helfen zusätzlich Fotos der vorhandenen Steuerung, die genaue Gerätebezeichnung und der Anschlussplan. Damit können Geräteversion, Eingangskonfiguration und Einbaubedingungen abgeglichen werden.
Passendes PS2-System für Ihre Anlage anfragen
Kann die PS2-System auch eine einzelne Pumpe steuern?
Ja. Das NiveauControl PS2-System wird zum Aufbau von Schaltanlagen für eine oder zwei Pumpen eingesetzt. Die Konfiguration wird an die Anlage angepasst.
Gehört ein vollständiger Schaltschrank zum Modul?
Das Modul umfasst Bedien- und Steuerteil. Schaltschrank, Leistungskomponenten und zusätzliche Überwachungseinrichtungen werden passend zur Anwendung zusammengestellt. Informationen zu einer entsprechenden Ausführung finden Sie unter PS2-System im Stahlblechschrank.
Welche Pumpenleistung kann mit der PS2-System gesteuert werden?
Die zulässige Pumpenleistung hängt von den ausgewählten Leistungskomponenten und der Auslegung der Schaltanlage ab. Für die Auswahl benötigen wir insbesondere Spannung, Nennstrom und Anlaufverfahren der Pumpen.
Können Schwimmerschalter angeschlossen werden?
Ja, mit entsprechend konfigurierter Ausführung. Die Schwimmerschalter-Funktion ist optional und sollte bei der Bestellung angegeben werden.
Was bedeutet Interpump Delay?
Wenn beide Pumpen gleichzeitig angefordert werden, wird die zweite Pumpe erst nach der eingestellten Verzögerung eingeschaltet.
Beratung und Lieferung des PS2-System NiveauControl
AVA Berlin unterstützt Schaltschrankbauer, Installateure, Planer und Betreiber bei der Auswahl des passenden Pumpensteuerungsmoduls. Wir klären mit Ihnen die Niveauerfassung, benötigten Eingänge und Ausstattung für Neubau oder Austausch.
Aktuelle Preise und Verfügbarkeit finden Installateure und Händler auf der Produktseite zum PS2-System NiveauControl, Artikel 202010.
