Grundfos MAGNA3 32-80 – Umwälzpumpe 97924635

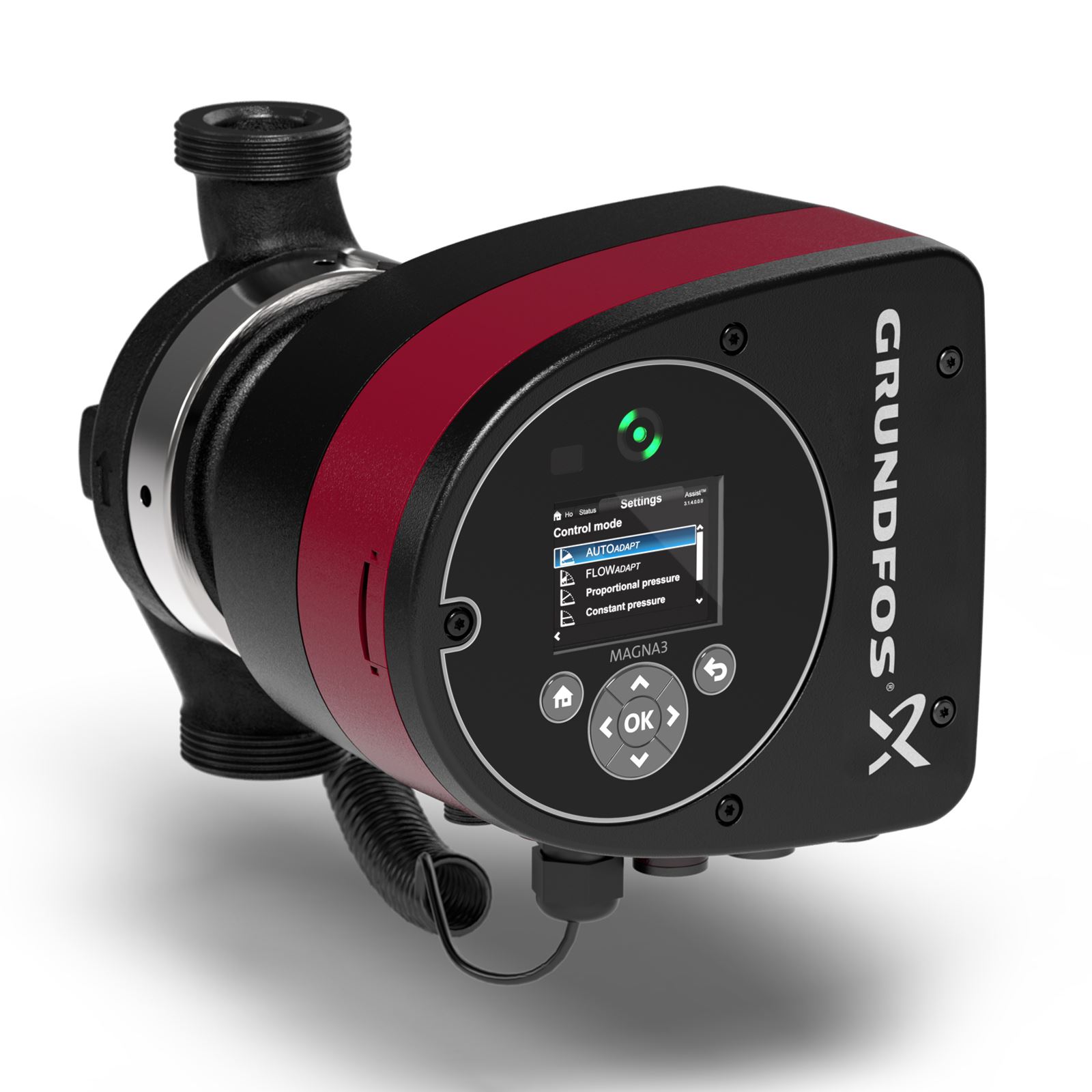

MAGNA3 32-80 mit G-2-Gewindeanschluss und 180 mm Baulänge
Die Grundfos MAGNA3 32-80, Artikelnummer 97924635, ist eine elektronisch geregelte Hocheffizienz-Umwälzpumpe für Heizungs-, Klima- und Kälteanlagen. Sie besitzt einen Gewindeanschluss G 2, eine Einbaulänge von 180 mm und erreicht eine maximale Förderhöhe von etwa 8 m.
Mit Anschlussgröße DN 32 und einer höheren verfügbaren Förderhöhe als die MAGNA3 32-60 eignet sich die 32-80 insbesondere für Anlagen mit größeren Rohrquerschnitten und erhöhten hydraulischen Widerständen.
Preis und Verfügbarkeit der MAGNA3 32-80
MAGNA3 32-80 - Artikelnummer 97924635
Baulänge 180 mm
Verfügbarkeit und Preis für Verbraucher
Verfügbarkeit und Preis für Installateure
Herstellerunterlagen
Technische Daten der Grundfos MAGNA3 32-80
Hersteller: Grundfos
Baureihe: MAGNA3
Pumpentyp: MAGNA3 32-80
Artikelnummer: 97924635
Pumpenart: elektronisch geregelte Hocheffizienz-Nassläuferpumpe
Einbaulänge: 180 mm
Anschlussgröße: DN 32
Pumpenanschluss: G 2
Nenndruck: PN 10
Maximale Förderhöhe: ca. 8 m
Netzanschluss: 1 × 230 V
Energieeffizienzindex: EEI ≤ 0,19
Medientemperatur: -10 bis +110 °C
Maximaler Betriebsdruck: 10 bar
Schutzart: IPX4D
Wärmedämmschale: im Lieferumfang
Wo eignet sich die MAGNA3 32-80?
Die MAGNA3 32-80 ist für geschlossene Heizungs-, Klima- und Kühlsysteme ausgelegt, bei denen neben einer Anschlussgröße DN 32 auch eine höhere verfügbare Förderhöhe benötigt wird.
Typische Einsatzbereiche sind:
- größere Heizungsanlagen
- Heiz- und Mischkreise
- Anlagen mit längeren Rohrleitungen
- Systeme mit erhöhten Druckverlusten
- hydraulische Verteilsysteme
- Wärmetauscher
- Klima- und Kälteanlagen
- Anlagen mit variablen Volumenströmen
Mit einer maximalen Förderhöhe von rund 8 m bietet die MAGNA3 32-80 mehr Druckreserve als die MAGNA3 32-60. Ob diese Leistungsgröße erforderlich ist, hängt vom tatsächlichen Betriebspunkt der Anlage ab.
Was bedeutet die Bezeichnung MAGNA3 32-80?
Die Typenbezeichnung beschreibt wesentliche Merkmale der Pumpe.
32 steht für die Anschlussgröße DN 32.
80 kennzeichnet eine maximale Förderhöhe von ungefähr 8 m.
Eine größere Zahl in der Typenbezeichnung bedeutet daher nicht automatisch einen größeren Rohranschluss. Die MAGNA3 32-40, 32-60 und 32-80 besitzen dieselbe Anschlussgröße, unterscheiden sich jedoch hinsichtlich ihrer verfügbaren Förderhöhe.
Für die richtige Auswahl sind der benötigte Volumenstrom, die Druckverluste des Rohrnetzes und der gewünschte Betriebspunkt entscheidend.
Bedarfsgerechte elektronische Regelung
Die MAGNA3 32-80 verfügt über verschiedene Regelungs- und Überwachungsfunktionen, mit denen die Pumpenleistung an unterschiedliche Anlagenbedingungen angepasst werden kann.
Zu den Funktionen gehören unter anderem:
- AUTOADAPT
- FLOWADAPT
- FLOWLIMIT
- Proportionaldruckregelung
- Konstantdruckregelung
- Konstanttemperaturregelung
- Betrieb mit konstanter Kennlinie
- MIN- und MAX-Kennlinie
- automatische Nachtabsenkung
- integrierter Trockenlaufschutz
- Betriebs- und Störmeldungen
- Aufzeichnung von Betriebsdaten
Über optionale Kommunikationsmodule kann die Pumpe außerdem in eine Gebäudeleittechnik eingebunden werden. Einstellungen und Betriebsinformationen lassen sich je nach Konfiguration mit Grundfos GO auslesen und anpassen.
Wärmedämmschale im Lieferumfang
Für Heizungsanwendungen gehört bei der MAGNA3 32-80 eine passende Wärmedämmschale zum Lieferumfang. Sie reduziert Wärmeverluste über das Pumpengehäuse und unterstützt einen energieeffizienten Anlagenbetrieb.
Bei Anwendungen in Kälteanlagen ist dagegen eine geeignete diffusionsdichte Isolierung erforderlich.
MAGNA3 32-80 – welche Alternativen gibt es?
Je nach benötigter Förderhöhe und Anschlussart kommen verschiedene MAGNA3-Ausführungen infrage.
Grundfos MAGNA3 32-60 mit bis zu 6 m Förderhöhe – wenn bei gleicher Anschlussgröße weniger Druckreserve benötigt wird.
Grundfos MAGNA3 32-100 mit bis zu 10 m Förderhöhe – wenn bei gleicher Anschlussgröße eine höhere Förderhöhe erforderlich ist.
Grundfos MAGNA3 32-80 F mit Flanschanschluss – wenn statt des Gewindeanschlusses eine Flanschverbindung benötigt wird.
Eine Übersicht aller verfügbaren Ausführungen finden Sie unter Grundfos MAGNA3 Umwälzpumpen – alle Modelle.
