Grundfos MAGNA3 32-100 – Umwälzpumpe 97924636

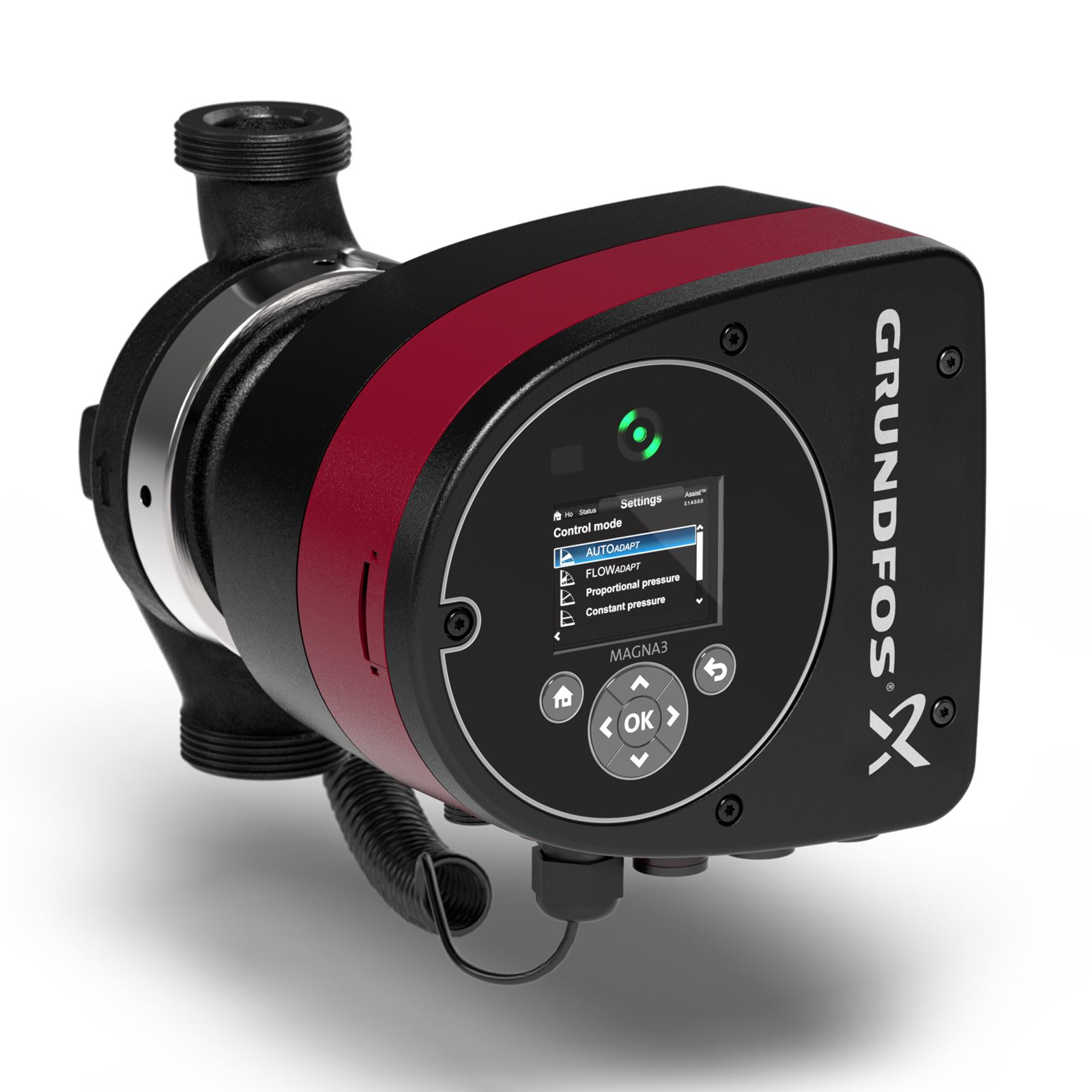

MAGNA3 32-100 mit G-2-Gewindeanschluss und 180 mm Baulänge
Die Grundfos MAGNA3 32-100, Artikelnummer 97924636, ist eine elektronisch geregelte Hocheffizienz-Umwälzpumpe für Heizungs-, Klima- und Kälteanlagen. Sie besitzt einen Gewindeanschluss G 2, eine Einbaulänge von 180 mm und erreicht eine maximale Förderhöhe von etwa 10 m.
Mit Anschlussgröße DN 32 und einer deutlich höheren verfügbaren Förderhöhe als die MAGNA3 32-80 eignet sich die 32-100 insbesondere für Anlagen mit größeren Rohrquerschnitten und erhöhten hydraulischen Widerständen.
Preis und Verfügbarkeit der MAGNA3 32-100
MAGNA3 32-100 - Artikelnummer 97924636
Baulänge: 180 mm
Verfügbarkeit und Preis für Verbraucher
Verfügbarkeit und Preis für Installateure
Herstellerunterlagen:
Technische Daten der Grundfos MAGNA3 32-100
Hersteller: Grundfos
Baureihe: MAGNA3
Pumpentyp: MAGNA3 32-100
Artikelnummer: 97924636
Pumpenart: elektronisch geregelte Hocheffizienz-Nassläuferpumpe
Einbaulänge: 180 mm
Anschlussgröße: DN 32
Pumpenanschluss: G 2
Nenndruck: PN 10
Maximale Förderhöhe: ca. 10 m
Netzanschluss: 1 × 230 V
Leistungsaufnahme P1: ca. 9–171 W
Energieeffizienzindex: EEI 0,18
Medientemperatur: -10 bis +110 °C
Maximaler Betriebsdruck: 10 bar
Schutzart: IPX4D
Wärmedämmschale: im Lieferumfang
Für welche Anlagen eignet sich die MAGNA3 32-100?
Die MAGNA3 32-100 ist für geschlossene Heizungs-, Klima- und Kühlsysteme ausgelegt, bei denen neben der Anschlussgröße DN 32 eine vergleichsweise hohe Förderhöhe benötigt wird.
Typische Einsatzbereiche sind:
- größere Heizungsanlagen
- Heiz- und Mischkreise mit höheren Druckverlusten
- längere Rohrnetze
- hydraulische Verteilsysteme
- Anlagen mit variablen Volumenströmen
- Wärmetauscher
- Klima- und Kälteanlagen
- Anlagen mit erhöhtem Differenzdruckbedarf
Mit einer maximalen Förderhöhe von rund 10 m bietet die MAGNA3 32-100 mehr Druckreserve als die MAGNA3 32-80. Entscheidend für die Auswahl bleibt der erforderliche Betriebspunkt aus Förderstrom und Förderhöhe.
Was bedeutet die Bezeichnung MAGNA3 32-100?
Die Typenbezeichnung gibt wichtige Hinweise auf die Ausführung und hydraulische Leistung der Pumpe.
32 steht für die Anschlussgröße DN 32.
100 kennzeichnet eine maximale Förderhöhe von ungefähr 10 m.
Die MAGNA3 32-100 besitzt damit dieselbe Anschlussgröße wie die 32-40, 32-60 und 32-80, stellt jedoch eine höhere Förderhöhe zur Verfügung. Eine größere Förderhöhe ist allerdings nur dann sinnvoll, wenn sie aufgrund der Druckverluste der Anlage tatsächlich benötigt wird.
Elektronische Regelung für unterschiedliche Anlagenbedingungen
Die MAGNA3 32-100 verfügt über verschiedene Regelungs- und Überwachungsfunktionen und kann ihre Pumpenleistung an den aktuellen Bedarf der Anlage anpassen.
Zu den verfügbaren Funktionen gehören unter anderem:
- AUTOADAPT
- FLOWADAPT
- FLOWLIMIT
- Proportionaldruckregelung
- Konstantdruckregelung
- Konstanttemperaturregelung
- Betrieb mit konstanter Kennlinie
- MIN- und MAX-Kennlinie
- automatische Nachtabsenkung
- integrierter Trockenlaufschutz
- Betriebs- und Störmeldungen
- Aufzeichnung von Betriebsdaten
Über optionale Kommunikationsmodule kann die Pumpe außerdem in eine Gebäudeleittechnik eingebunden werden. Einstellungen und Betriebsinformationen lassen sich je nach Konfiguration mit Grundfos GO auslesen und anpassen.
Wärmedämmschale im Lieferumfang
Für Heizungsanwendungen gehört bei der MAGNA3 32-100 eine passende Wärmedämmschale zum Lieferumfang. Sie reduziert Wärmeverluste über das Pumpengehäuse und unterstützt einen energieeffizienten Anlagenbetrieb.
Bei Anwendungen in Kälteanlagen ist dagegen eine geeignete diffusionsdichte Isolierung erforderlich.
MAGNA3 32-100 – welche Alternativen gibt es?
Je nach benötigter Förderhöhe und Anschlussart kommen unterschiedliche MAGNA3-Ausführungen infrage.
Grundfos MAGNA3 32-80 mit bis zu 8 m Förderhöhe – wenn bei gleicher Anschlussgröße weniger Druckreserve benötigt wird.
Grundfos MAGNA3 32-120 mit bis zu 12 m Förderhöhe – wenn bei gleicher Anschlussgröße mehr Förderhöhe erforderlich ist.
Grundfos MAGNA3 32-100 F mit Flanschanschluss – wenn statt des Gewindeanschlusses eine Flanschverbindung benötigt wird.
Eine Übersicht aller verfügbaren Ausführungen finden Sie unter Grundfos MAGNA3 Umwälzpumpen – alle Modelle.
