Grundfos MAGNA3 25-120 – Umwälzpumpe 97924627

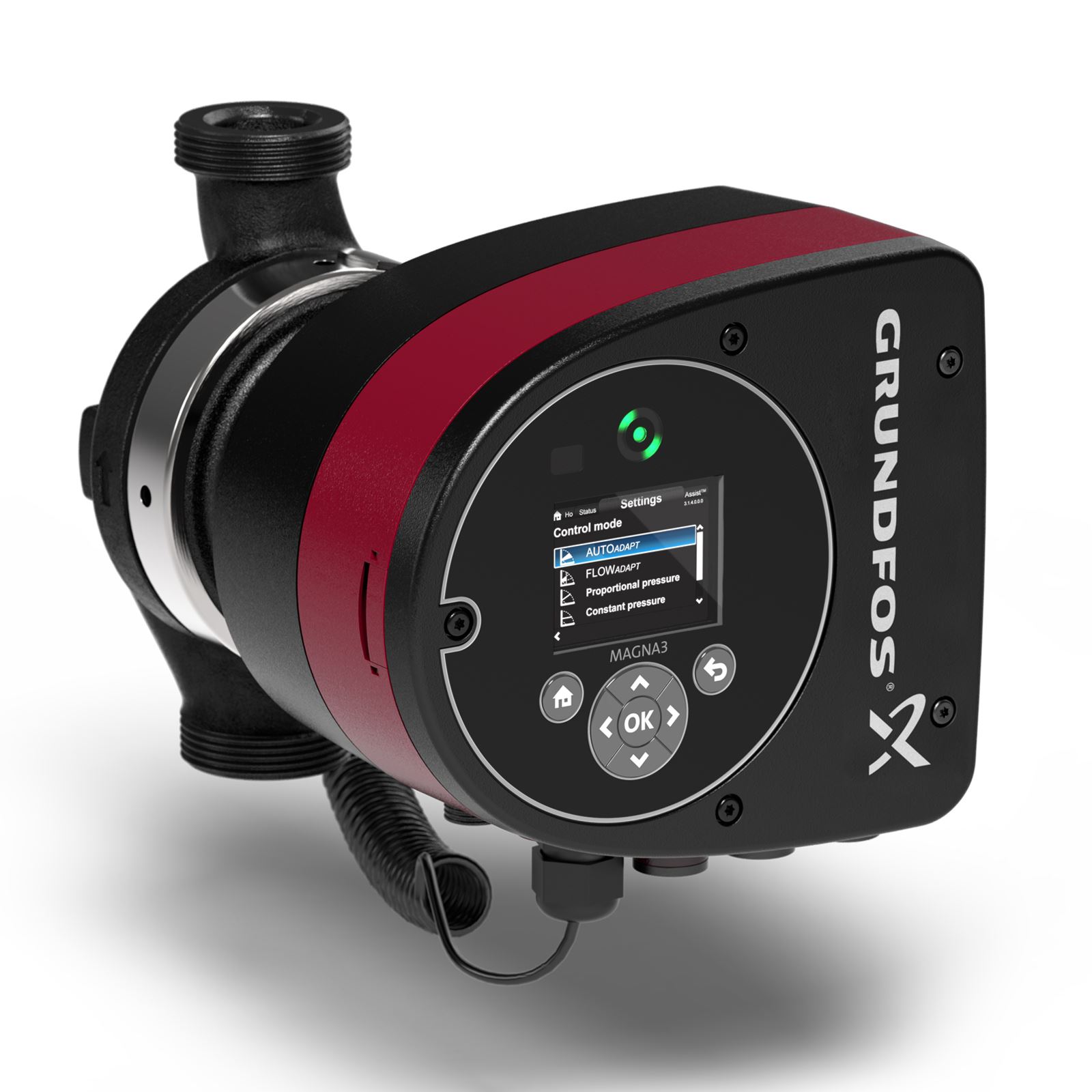

MAGNA3 25-120 mit 180 mm Baulänge und Gewindeanschluss
Die Grundfos MAGNA3 25-120, Artikelnummer 97924627, ist eine elektronisch geregelte Hocheffizienz-Umwälzpumpe für Heizungs-, Klima- und Kälteanlagen. Sie besitzt eine Einbaulänge von 180 mm, einen Gewindeanschluss G 1½ und erreicht eine maximale Förderhöhe von etwa 12 m.
Innerhalb der MAGNA3-Ausführungen mit Anschlussgröße 25 ist die 25-120 die leistungsstärkste Variante hinsichtlich der verfügbaren Förderhöhe. Sie eignet sich insbesondere für hydraulisch anspruchsvollere Anlagen, bei denen die kleineren Ausführungen 25-80 oder 25-100 nicht genügend Druckreserve bieten.
Preis und Verfügbarkeit der MAGNA3 25-120
MAGNA3 25-120 - Artikelnummer 97924627
Baulänge: 180 mm
Verfügbarkeit und Preis für Verbraucher
Verfügbarkeit und Preis für Installateure
Herstellerunterlagen:
Technische Daten der Grundfos MAGNA3 25-120
Für welche Anlagen eignet sich die MAGNA3 25-120?
Mit einer maximalen Förderhöhe von rund 12 m ist die MAGNA3 25-120 für Anwendungen ausgelegt, bei denen innerhalb der Anschlussgröße 25 eine hohe Druckreserve benötigt wird.
Typische Einsatzbereiche sind:
- größere Heizungsanlagen
- Heiz- und Mischkreise mit erhöhten Druckverlusten
- längere und hydraulisch anspruchsvolle Rohrnetze
- Anlagen mit variablen Volumenströmen
- Wärmetauscher
- Klima- und Kälteanlagen
- hydraulische Verteilsysteme
- Anlagen mit bedarfsgerechter Pumpenregelung
Gegenüber der MAGNA3 25-100 bietet die 25-120 zusätzliche Förderhöhe. Ob diese Leistungsreserve tatsächlich benötigt wird, richtet sich nach dem erforderlichen Betriebspunkt aus Förderstrom und Förderhöhe.
Elektronische Regelung für unterschiedliche Betriebsbedingungen
Die MAGNA3 25-120 verfügt über zahlreiche Regelungs- und Überwachungsfunktionen. Dadurch lässt sich die Pumpenleistung an unterschiedliche Anlagenbedingungen und wechselnde Volumenströme anpassen.
Zu den verfügbaren Funktionen gehören unter anderem:
- AUTOADAPT
- FLOWADAPT
- FLOWLIMIT
- Proportionaldruckregelung
- Konstantdruckregelung
- Konstanttemperaturregelung
- Betrieb mit konstanter Kennlinie
- MIN- und MAX-Kennlinie
- automatische Nachtabsenkung
- integrierter Trockenlaufschutz
- Betriebs- und Störmeldungen
- Erfassung und Speicherung von Betriebsdaten
Über optionale Kommunikationsmodule kann die Pumpe außerdem in eine Gebäudeleittechnik eingebunden werden. Einstellungen und Betriebsinformationen lassen sich je nach Anlagenkonfiguration mit Grundfos GO auslesen und anpassen.
Wärmedämmschale für Heizungsanwendungen
Für den Einsatz in Heizungsanlagen wird die MAGNA3 25-120 mit einer passenden Wärmedämmschale geliefert. Dadurch werden Wärmeverluste über das Pumpengehäuse reduziert.
Bei Anwendungen in Kälteanlagen ist dagegen eine geeignete diffusionsdichte Isolierung erforderlich, um Kondensatbildung an der Pumpe zu vermeiden.
MAGNA3 25-120 – welche Alternativen gibt es?
Die MAGNA3 25-120 ist die Ausführung mit der höchsten Förderhöhe innerhalb der MAGNA3-Baureihe mit Anschlussgröße 25. Je nach Betriebspunkt und Rohrdimension können jedoch andere Varianten sinnvoller sein.
Grundfos MAGNA3 25-100 mit bis zu 10 m Förderhöhe – wenn eine geringere Druckreserve ausreicht.
Grundfos MAGNA3 32-100 mit bis zu 10 m Förderhöhe – für Anlagen mit größerer Anschlussnennweite und geringerem Förderhöhenbedarf.
Grundfos MAGNA3 32-120 mit Gewindeanschluss – wenn eine größere Anschlussnennweite benötigt wird. Die hydraulische Kennlinie unterscheidet sich von der MAGNA3 25-120 und sollte anhand des jeweiligen Betriebspunktes ausgewählt werden.
Eine Übersicht der verfügbaren Ausführungen finden Sie unter Grundfos MAGNA3 Umwälzpumpen – alle Modelle.
