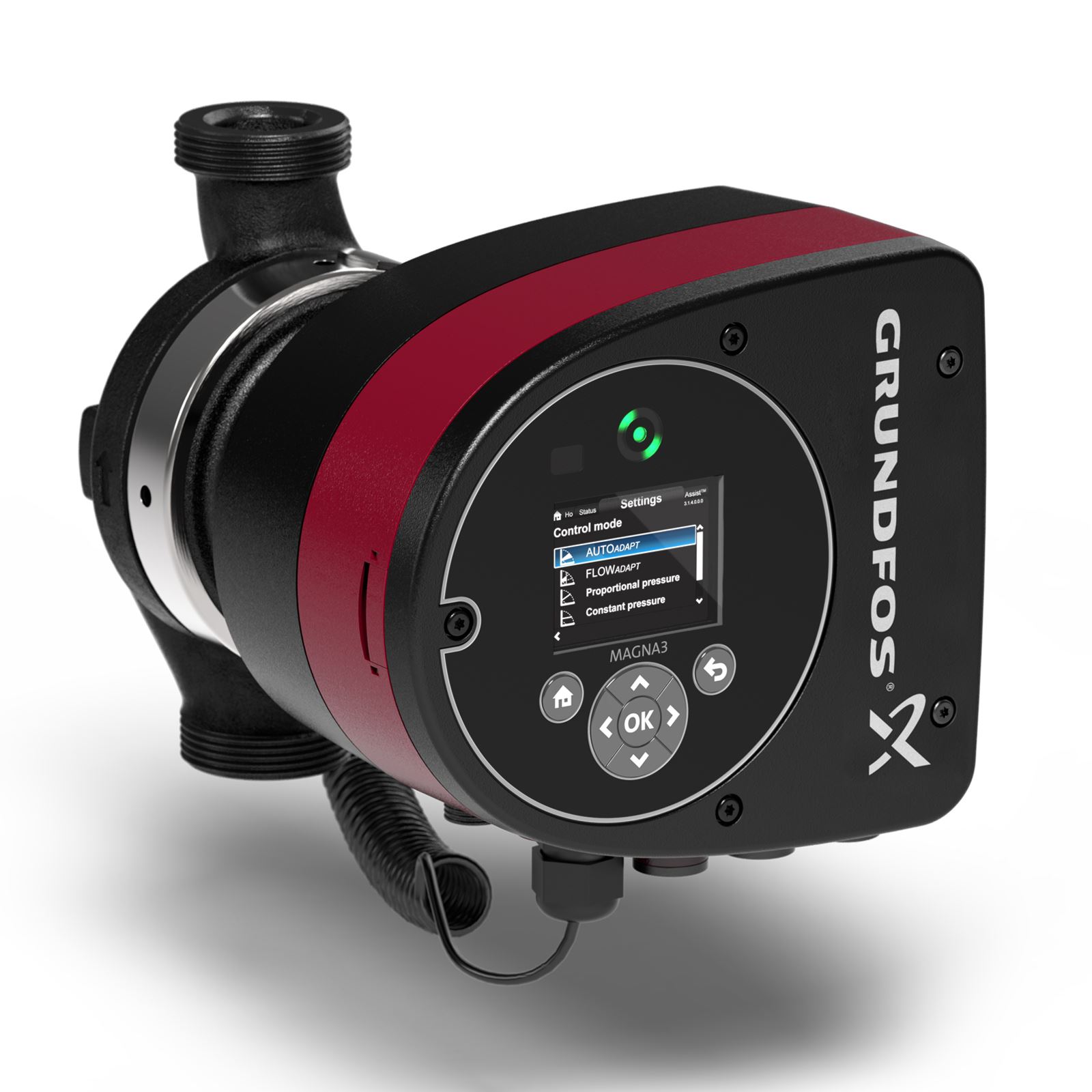

Grundfos MAGNA3 32-40 – Umwälzpumpe 97924633

Die Grundfos MAGNA3 32-40, Artikelnummer 97924633, ist eine elektronisch geregelte Hocheffizienz-Umwälzpumpe für Heizungs-, Klima- und Kälteanlagen. Sie besitzt einen Gewindeanschluss G 2, eine Einbaulänge von 180 mm und erreicht eine maximale Förderhöhe von etwa 4 m.

Die Anschlussgröße 32 ermöglicht gegenüber den MAGNA3-Ausführungen der Baugröße 25 einen größeren Rohranschluss. Die MAGNA3 32-40 eignet sich damit insbesondere für Anlagen, bei denen eine größere Anschlussnennweite benötigt wird, der erforderliche Differenzdruck jedoch vergleichsweise gering ist.

Hersteller: Grundfos

Baureihe: MAGNA3

Pumpentyp: MAGNA3 32-40

Artikelnummer: 97924633

Pumpenart: elektronisch geregelte Hocheffizienz-Nassläuferpumpe

Einbaulänge: 180 mm

Anschlussgröße: DN 32

Pumpenanschluss: G 2

Nenndruck: PN 10

Maximale Förderhöhe: ca. 4 m

Maximale Fördermenge: ca. 8,2 m³/h

Netzanschluss: 1 × 230 V

Leistungsaufnahme P1: ca. 9–68 W

Energieeffizienzindex: EEI 0,18

Medientemperatur: -10 bis +110 °C

Maximaler Betriebsdruck: 10 bar

Schutzart: IPX4D

Wärmedämmschale: im Lieferumfang

Mit ihrer Anschlussgröße DN 32 und einer maximalen Förderhöhe von rund 4 m ist die MAGNA3 32-40 besonders für Anlagen geeignet, bei denen größere Rohrquerschnitte mit einem vergleichsweise niedrigen Differenzdruckbedarf kombiniert werden.

Typische Einsatzbereiche sind:

- Heizungsanlagen

- größere Heiz- und Mischkreise

- Fußboden- und Flächenheizungen

- Anlagen mit variablen Volumenströmen

- hydraulische Verteilsysteme

- Wärmetauscher

- Klima- und Kühlsysteme

Die Auswahl sollte nicht allein anhand der Anschlussgröße erfolgen. Entscheidend ist der erforderliche Betriebspunkt aus Förderstrom und Förderhöhe.

Die Typenbezeichnung gibt bereits wichtige Hinweise auf die Ausführung der Pumpe.

"32" bezeichnet die Anschlussnennweite der Pumpe.

"40" steht für eine maximale Förderhöhe von ungefähr 4 m.

Eine MAGNA3 32-40 ist deshalb nicht grundsätzlich „leistungsstärker“ als eine Pumpe mit kleinerer Anschlussgröße. Je nach Anlagenkennlinie kann beispielsweise eine MAGNA3 25-80 oder 25-120 eine wesentlich höhere Förderhöhe bereitstellen. Für die richtige Pumpenauswahl müssen Rohrdimension, benötigter Volumenstrom und Druckverlust der Anlage gemeinsam betrachtet werden.

Die MAGNA3 32-40 kann ihre Pumpenleistung an unterschiedliche Betriebsbedingungen und wechselnde Volumenströme anpassen.

Zu den verfügbaren Regelungs- und Überwachungsfunktionen gehören unter anderem:

- AUTOADAPT

- FLOWADAPT

- FLOWLIMIT

- Proportionaldruckregelung

- Konstantdruckregelung

- Konstanttemperaturregelung

- Betrieb mit konstanter Kennlinie

- MIN- und MAX-Kennlinie

- automatische Nachtabsenkung

- integrierter Trockenlaufschutz

- Betriebs- und Störmeldungen

- Aufzeichnung von Betriebsdaten

Über optionale Kommunikationsmodule kann die Pumpe außerdem in eine Gebäudeleittechnik eingebunden werden. Einstellungen und Betriebsinformationen lassen sich je nach Konfiguration mit Grundfos GO auslesen und anpassen.

Für Heizungsanwendungen gehört bei der MAGNA3 32-40 eine passende Wärmedämmschale zum Lieferumfang. Dadurch werden Wärmeverluste über das Pumpengehäuse reduziert.

Bei Anwendungen in Kälteanlagen ist dagegen eine für den jeweiligen Einsatz geeignete diffusionsdichte Isolierung erforderlich.

Je nach Anschlussgröße, benötigter Förderhöhe und Einbausituation kommen verschiedene MAGNA3-Ausführungen infrage.

Grundfos MAGNA3 32-60 mit bis zu 6 m Förderhöhe – bei gleicher Anschlussgröße, wenn mehr Druckreserve erforderlich ist.

Grundfos MAGNA3 25-40 mit bis zu 4 m Förderhöhe – wenn die kleinere Anschlussgröße 25 für die Anlage ausreicht.

Grundfos MAGNA3 32-40 F mit Flanschanschluss – Alternative mit vergleichbarer Förderhöhe, wenn statt eines Gewindeanschlusses eine Flanschverbindung benötigt wird.
