Grundfos Multilift – Fäkalienhebeanlagen MSS, M und MD
Grundfos Multilift Fäkalienhebeanlagen entwässern Räume und Gebäudeteile unterhalb der Rückstauebene. Die Anlagen sammeln häusliches Abwasser mit und ohne Fäkalien und fördern es in die Kanalisation, wenn eine Entwässerung im freien Gefälle nicht möglich ist. Typische Einsatzbereiche sind Kellergeschosse, Souterrainwohnungen und Sanitärbereiche in Wohn- und Gewerbegebäuden.
Die Baureihen Multilift MSS und M besitzen jeweils eine Pumpe. Die Multilift MD arbeitet mit zwei Pumpen und kommt insbesondere für Anwendungen mit höheren Anforderungen an die Verfügbarkeit der Abwasserentsorgung infrage. AVA Berlin unterstützt Sie bei der Auswahl für Neubau, Sanierung und Austausch bestehender Hebeanlagen.
Grundfos Multilift MSS, M und MD im Vergleich
Die drei Baureihen unterscheiden sich vor allem durch Pumpenanzahl, Behältergröße und Anschlussmöglichkeiten.
| Baureihe | Pumpenanzahl | Behälter-Gesamtvolumen | Wesentliche Merkmale |
|---|---|---|---|
| Multilift MSS | Eine Pumpe | 44 Liter | Kompakte Einzelanlage mit Zulaufhöhen von 180 oder 250 mm |
| Multilift M | Eine Pumpe | 92 Liter | Größerer Sammelbehälter und Drehflansch zur Anpassung der Zulaufhöhe |
| Multilift MD | Zwei Pumpen | 130 Liter | Doppelanlage mit Wechsel-, Spitzenlast- und Reservebetrieb |
Alle drei Baureihen besitzen Freistromlaufräder. Ausführungen mit Schneidwerk werden innerhalb der Multilift-Familie als MOG beziehungsweise MDG bezeichnet. Einen Überblick bietet der Grundfos-Prospekt zur Multilift-Baureihe.
Was bedeuten die Typenbezeichnungen bei Grundfos Multilift?
Bezeichnungen wie MSS.11.1.2, M.12.3.4 oder MD.24.3.2 kennzeichnen die Baureihe und die jeweilige Motor- und Leistungsausführung.
| Bestandteil | Bedeutung |
|---|---|
| MSS | Kompakte Einzelpumpenanlage |
| M | Einzelpumpenanlage |
| MD | Doppelpumpenanlage |
| Erste Zahl nach der Baureihe | Kennzahl der Leistungsausführung |
| Vorletzte Zahl „1“ | Einphasiger Motor; bei den hier aufgeführten Modellen 230 V |
| Vorletzte Zahl „3“ | Dreiphasiger Motor; bei den hier aufgeführten Modellen 400 V |
| Letzte Zahl „2“ oder „4“ | Zweipoliger beziehungsweise vierpoliger Motor |
Eine Multilift MD.12.3.4 ist somit eine Doppelhebeanlage mit dreiphasigen, vierpoligen Motoren. Die genaue Motorleistung und die hydraulischen Leistungsdaten entnehmen Sie dem Datenblatt der jeweiligen Ausführung.
Die letzte Zahl bezeichnet die Motorpolzahl. Die Anzahl der Pumpen ergibt sich aus der Baureihenbezeichnung.

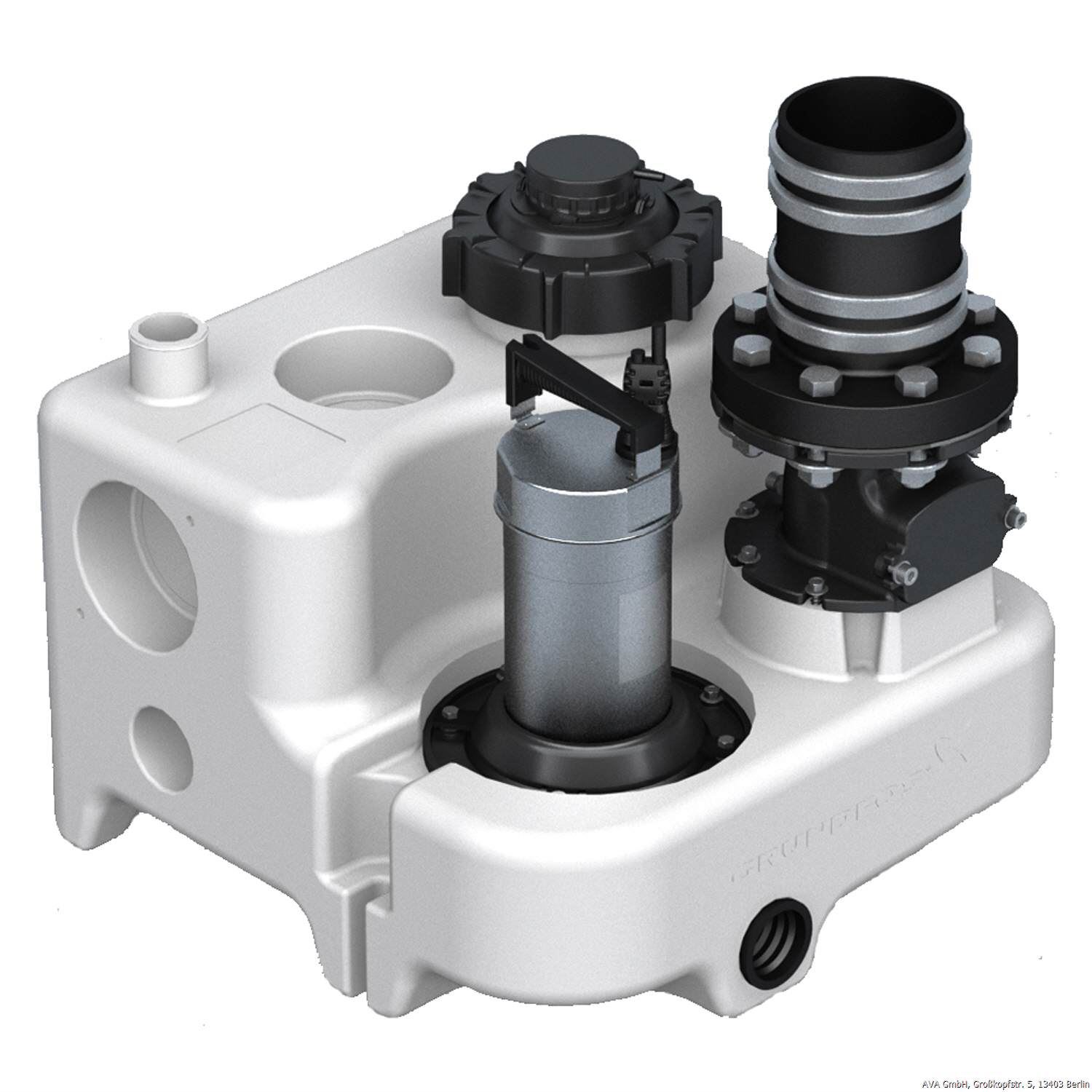

Grundfos Multilift MSS – kompakte Einzelhebeanlage
Die Multilift MSS besitzt eine Pumpe und einen Sammelbehälter mit 44 Litern Gesamtvolumen. Sie eignet sich beispielsweise für die Entwässerung von Sanitärbereichen in Einfamilienhäusern und Souterrainwohnungen.
Die Anlage verfügt über mehrere Zulaufmöglichkeiten und Anschlusspositionen in 180 beziehungsweise 250 mm Höhe. Dadurch lässt sie sich an unterschiedliche Einbausituationen anpassen. Der Sammelbehälter besteht aus abwasserbeständigem Polyethylen; die Pumpe arbeitet mit einem Freistromlaufrad.
Die auf dieser Seite verlinkte MSS-Anleitung beschreibt die Ausführung mit Steuerung LC 220. Angaben zu Anschlüssen, Installation und Betrieb finden Sie in der Grundfos-Montage- und Betriebsanleitung zur Multilift MSS.
Die MSS.11.3.2 mit Artikelnummer 97901027 wird von Grundfos nicht mehr geliefert. Wenn Sie diese Ausführung ersetzen möchten, unterstützen wir Sie bei der Auswahl einer passenden Alternative.

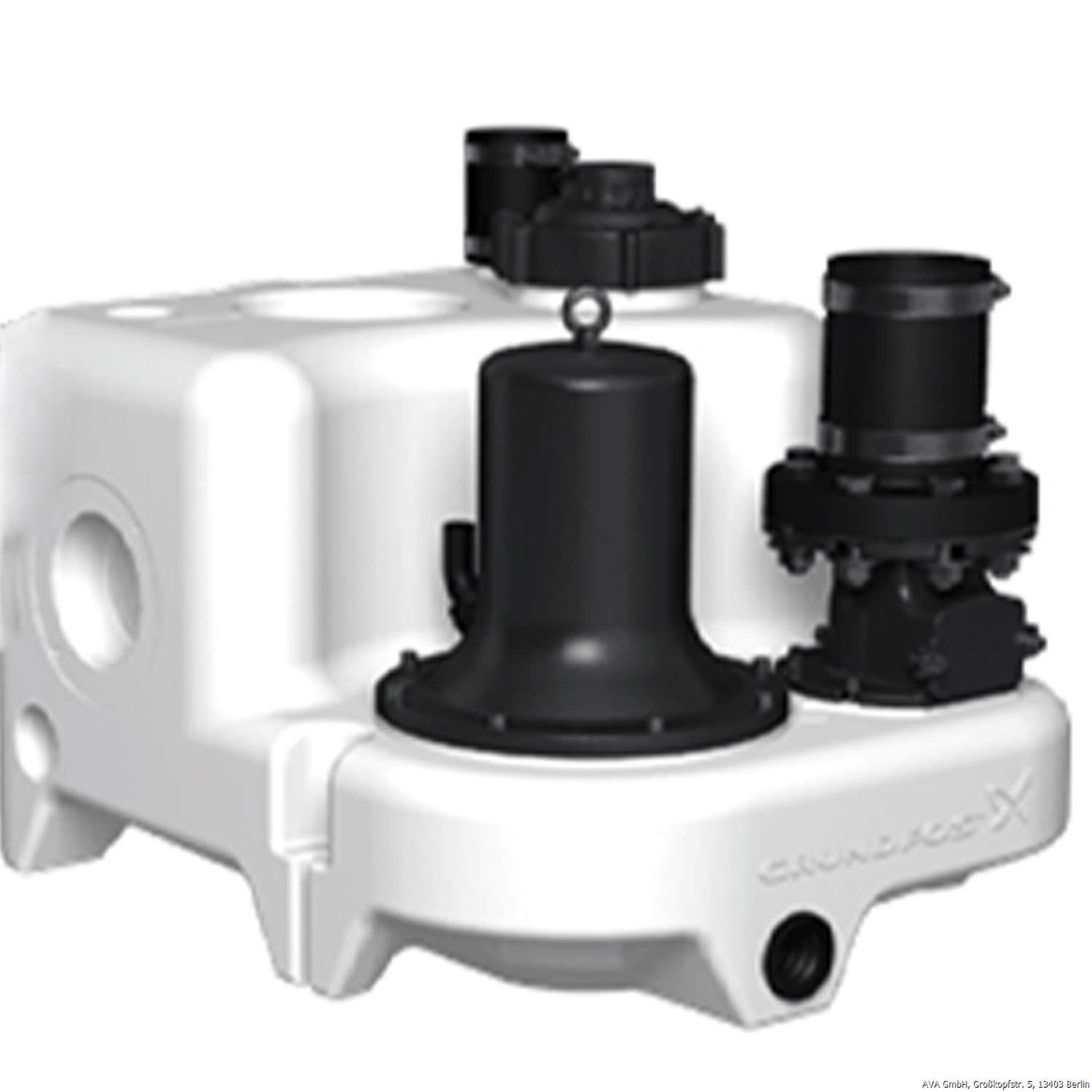

Grundfos Multilift M – Einzelhebeanlage mit 92-Liter-Behälter
Die Multilift M kombiniert eine Pumpe mit einem Sammelbehälter von 92 Litern Gesamtvolumen. Gegenüber der MSS bietet sie mehr Sammelvolumen und eine größere Auswahl an Leistungsausführungen.
Ein Drehflansch am rückseitigen Hauptzulauf ermöglicht die Anpassung der Zulaufhöhe zwischen 180 und 315 mm. Das erleichtert die Abstimmung auf vorhandene Rohrleitungen, insbesondere beim Austausch einer bestehenden Hebeanlage.
Die Pumpe arbeitet mit einem Freistromlaufrad. Die verlinkte Montage- und Betriebsanleitung zur Multilift M beschreibt die Ausführung mit Steuerung LC 221.
Welche Motor- und Hydraulikvariante passt, richtet sich nach der erforderlichen Fördermenge und Förderhöhe sowie den Bedingungen der Druckleitung.
Preise und Verfügbarkeit: Multilift M
Multilift M.12.1.4 - 230 V - Artikelnummer: 97901064
Multilift M.12.3.4 - 400 V - Artikelnummer: 97901065
Multilift M.15.1.4 - 230 V - Artikelnummer: 97901066
Multilift M.15.3.4 - 400 V - Artikelnummer: 97901067
Multilift M.22.3.4 - 400 V - Artikelnummer: 97901068
Multilift M.24.3.2 - 400 V - Artikelnummer: 97901070
Multilift M.32.3.2 - 400 V - Artikelnummer: 97901072
Multilift M.38.3.2 - 400 V - Artikelnummer: 97901074

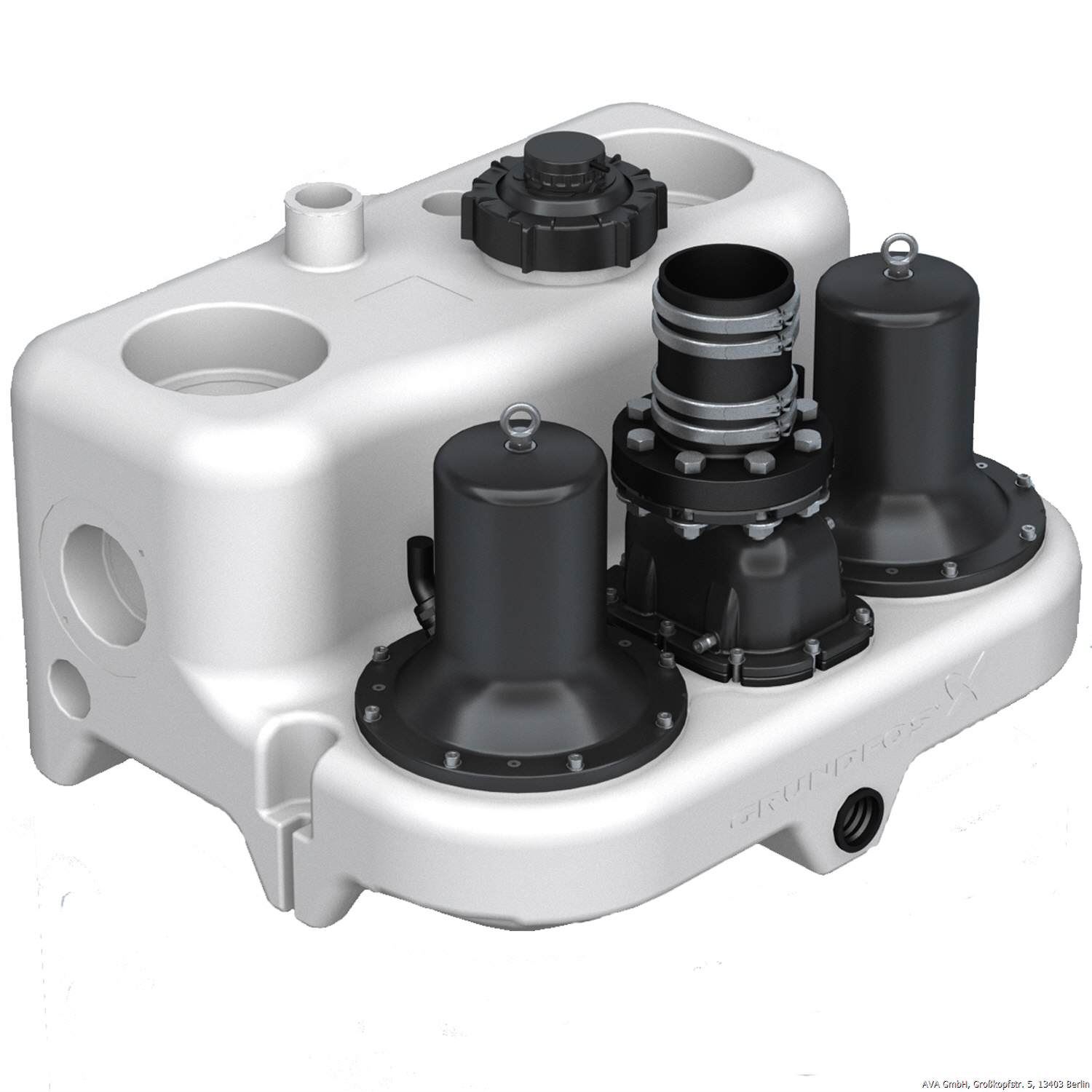

Grundfos Multilift MD – Doppelhebeanlage mit zwei Pumpen
Die Multilift MD besitzt zwei Pumpen und einen Sammelbehälter mit 130 Litern Gesamtvolumen. Sie kommt beispielsweise für Mehrfamilienhäuser und kleinere Gewerbeobjekte infrage, bei denen die Abwasserentsorgung eine hohe Verfügbarkeit erfordert.
Die Steuerung ermöglicht den wechselnden Betrieb der Pumpen, die Zuschaltung bei Spitzenlast und den Reservebetrieb. Ob die verbleibende Pumpe bei einem Ausfall die erforderliche Förderaufgabe allein bewältigen kann, muss bei der Auslegung berücksichtigt werden.
Wie bei der Multilift M lässt sich der rückseitige Hauptzulauf über einen Drehflansch an Zulaufhöhen zwischen 180 und 315 mm anpassen. Die Pumpen besitzen Freistromlaufräder.
Die Montage- und Betriebsanleitung für Multilift MD und MLD beschreibt die Ausführung mit Steuerung LC 221.
Preise und Verfügbarkeit: Multilift MD
Multilift MD.12.1.4 - 230 V - Artikelnummer: 97901084
Multilift MD.12.3.4 - 400 V - Artikelnummer: 97901085
Multilift MD.15.1.4 - 230 V - Artikelnummer: 97901086
Multilift MD.15.3.4 - 400 V - Artikelnummer: 97901087
Multilift MD.22.3.4 - 400 V - Artikelnummer: 97901088
Multilift MD.24.3.2 - 400 V - Artikelnummer: 97901090
Multilift MD.32.3.2 - 400 V - Artikelnummer: 97901092
Multilift MD.38.3.2 - 400 V - Artikelnummer: 97901094
Behältervolumen und Nutzvolumen: Was ist der Unterschied?
Das Gesamtvolumen des Sammelbehälters entspricht nicht der Abwassermenge, die zwischen dem Ein- und Ausschalten der Pumpe genutzt wird. Dieses effektive Nutzvolumen hängt unter anderem von der gewählten Zulaufhöhe und den Schaltpunkten ab.
| Baureihe | Gesamtvolumen | Nutzvolumen bei 180 mm Zulaufhöhe | Bei 250 mm | Bei 315 mm |
|---|---|---|---|---|
| MSS | 44 Liter | 20 Liter | 28 Liter | - |
| M | 92 Liter | 34 Liter | 49 Liter | 62 Liter |
| MD | 130 Liter | 49 Liter | 69 Liter | 86 Liter |
Für die Planung sind deshalb sowohl die Behältergröße als auch die tatsächlich verfügbare Zulaufhöhe zu berücksichtigen.
Welche Grundfos Multilift ist die richtige?
Die Auswahl beginnt mit der Förderaufgabe. Entscheidend sind insbesondere:
Art und Anzahl der angeschlossenen Sanitärobjekte.
Erforderliche Fördermenge und Förderhöhe.
Länge, Durchmesser und Verlauf der Druckleitung.
Vorhandene Zulaufhöhen und Platzverhältnisse.
Stromversorgung mit 230 V oder 400 V.
Anforderungen an die Verfügbarkeit der Abwasserentsorgung.
Eine größere Anlage oder eine höhere Leistungsausführung ist nicht automatisch die passendere Lösung. Maßgeblich ist der Betriebspunkt auf der Pumpenkennlinie.
Beim Austausch helfen zusätzlich die vollständige Typenbezeichnung, Produktnummer und Fotos der vorhandenen Anschlüsse. Fragen Sie die passende Multilift-Ausführung bei AVA an.
Informationen zur Entwässerung unterhalb der Rückstauebene finden Sie in unserem Beitrag zum Schutz vor Rückstau.
Multilift MLD: Doppelhebeanlage mit 270-Liter-Sammelbehälter.
Multilift MOG: Einzelhebeanlage mit Schneidwerk.
Multilift MDG: Doppelhebeanlage mit Schneidwerk.
Ob eine Schneidwerkvariante sinnvoll ist, richtet sich nach der hydraulischen Aufgabe und der vorgesehenen Druckleitung. Die Unterschiede erläutert der Grundfos-Multilift-Prospekt.
Technische Daten, Kennlinien und Multilift-Anleitungen
Für die Auswahl und Planung benötigen Sie die Unterlagen zur konkreten Ausführung. Beachten Sie insbesondere Kennlinie, Abmessungen, Anschlusspositionen und elektrische Daten.
Multilift MSS, M und MD – technische Daten und Kennlinien der einzelnen Modelle
Grundfos Multilift – Baureihenprospekt
Multilift MSS mit LC 220 – Montage- und Betriebsanleitung
Multilift M mit LC 221 – Montage- und Betriebsanleitung
Multilift MD und MLD mit LC 221 – Montage- und Betriebsanleitung
Neuere Multilift M, MD, MLD, MOG und MDG mit LC 231 beziehungsweise LC 241 – Herstelleranleitung
Verwenden Sie die Anleitung, die zur Produktnummer und zur tatsächlich eingebauten Steuerung gehört. Bei bestehenden Anlagen können unterschiedliche Produktgenerationen vorhanden sein.
Was unterscheidet Multilift MSS, M und MD?
MSS und M sind Einzelhebeanlagen mit unterschiedlich großen Sammelbehältern. Die MD besitzt zwei Pumpen. Für die Auswahl sind außerdem die jeweilige Kennlinie, die Anschlüsse und die Einbaubedingungen entscheidend.
Gibt es Grundfos Multilift für 230 V und 400 V?
Innerhalb der Baureihen gibt es unterschiedliche elektrische Ausführungen. Bei den hier aufgeführten M- und MD-Modellen stehen die Leistungsausführungen 12 und 15 für beide Spannungen im Shop. Die weiteren aufgeführten Modelle sind 400-V-Ausführungen. Den aktuellen Lieferstatus finden Sie auf der jeweiligen Produktseite.
Haben Multilift MSS, M und MD ein Schneidwerk?
Diese Baureihen arbeiten mit Freistromlaufrädern. Die Multilift-Ausführungen mit Schneidwerk heißen MOG und MDG.
Kann eine bestehende Multilift einfach ersetzt werden?
Für einen Austausch müssen neben der Typenbezeichnung auch Förderleistung, Zulaufhöhe, Druckanschluss, Abmessungen, Spannung und Steuerung geprüft werden. Senden Sie uns die Produktnummer und Fotos der vorhandenen Anlage, damit wir die passende Ausführung bestimmen können.
Welche Steuerung gehört zur Multilift?
Die auf dieser Seite verlinkten älteren Anleitungen beschreiben LC 220 bei der MSS und LC 221 bei M beziehungsweise MD. Neuere Herstellerunterlagen für M, MD, MLD, MOG und MDG beschreiben auch Ausführungen mit LC 231 oder LC 241. Maßgeblich ist die Ausstattung Ihrer konkreten Anlage.
Beratung, Lieferung und Service für Grundfos Multilift
Sie möchten eine Grundfos Multilift auswählen oder eine bestehende Hebeanlage ersetzen? AVA Berlin berät Installateure, Planer und Betreiber bei der passenden Baugröße und Ausführung.
Für Ihre Anfrage sind Förderhöhe, Druckleitungslänge und -durchmesser, Zulaufhöhe, vorhandene Spannung sowie Angaben zu den angeschlossenen Sanitärobjekten hilfreich. Bei einer bestehenden Anlage senden Sie uns zusätzlich die Typenbezeichnung, Produktnummer und möglichst ein Foto des Typenschilds.
Aktuelle Preise und Lieferinformationen finden Installateure und Händler in unseren B2B-Shopkategorien für Multilift MSS, Multilift M und Multilift MD.
Für Wartung und Service von Pumpen und Hebeanlagen in Berlin steht Ihnen unser Kundendienst zur Verfügung.
